数据通信系统中只要求信源和信宿中数据的形式是数字的,在信道中传输时则可以根据需要采取模拟传输方式或数字传输方式。从数据传输的角度来看,发送和接收信息的计算机或终端在通信系统中称为数据终端设备,而将信号转换器之类的装置称为数据电路终端设备。在数据通信系统中,除了计算机系统、终端、Modem之外,还有一些用于通信的设备,例如,交换机、集线器、光纤收发器、中继器、适配器、通信处理机等设备。

3.2.3 数据通信系统

1. 数据

数据(Data)是对客观事实的描述与记载的符号,可以是数字、文字、声音、图形、图像等形式。信息(Information)是数据的集合、含义和解释。信号(Signal)是数据的电磁波表示,或称电子编码。

数据可分为模拟数据和数字数据。模拟数据是连续的值,如声音就是连续变化的波形。而数字数据是离散的值,比如整数。数据在传输前必须变成适宜的信号。信号也可分为模拟信号和数字信号。模拟信号采取随时间连续变化的电磁波(通常采用正弦波),用幅度、频率、相位等表示要传送的信息。数字信号是一系列的电脉冲,用不同的电平表示二进制的 “1”、“0”。模拟信号和数字信号的波形分别如图3-3(a)、图3-3(b)所示。

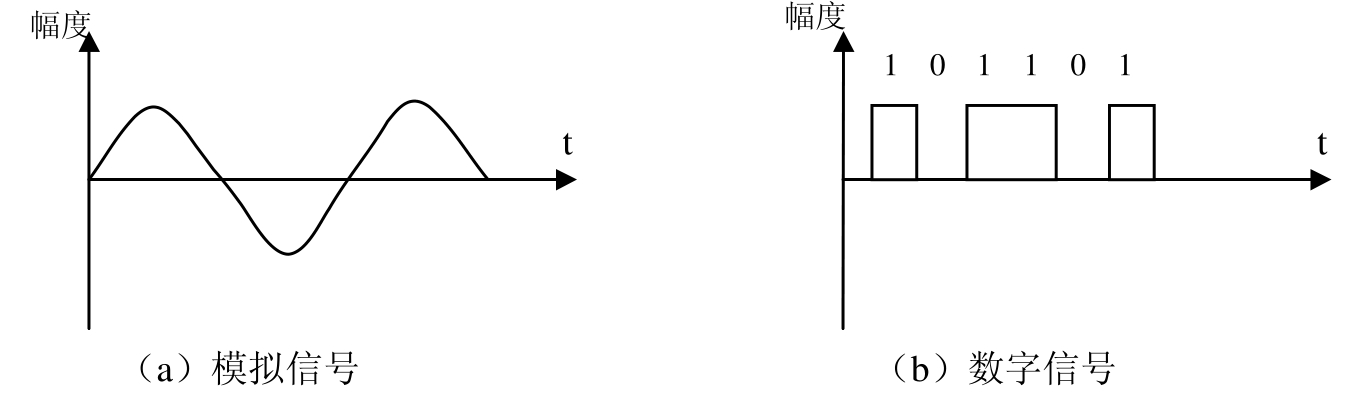

图3-3 模拟信号与数字信号

模拟数据和数字数据都可以用模拟信号和数字信号表示,因而都可以用这两种信号传播。传输信号的介质称信道。信道也同样可分为模拟信道和数字信道。模拟信号只能在模拟信道上传送,数字信号只能在数字信道上传送,而数字数据可经过数模变换在模拟信道上传输,模拟数据则可经过模数变换在数字信道上传输。

2. 通信系统的基本模型

计算机网络是计算机技术和数据通信技术结合的产物,数据通信技术现已发展成为一门独立的学科,它主要研究数字信号的传输、交换和处理等有关理论和实现技术。

通信是把信息从一个地方传送到另一个地方的过程,对一个通信系统来说,无论采用何种通信方式,都必须具备三个最基本的要素:信源(信息源)、信道(传输媒体)和信宿(信息的目的地)。 由于某些信道传输的信号和信源发出的信号是不同的介质,则在信道的两端需要有信号收发转换器。通信系统的基本模型如图3-4所示。



图3-4 通信系统的基本模型


凡是将计算机终端与数据传输线路连接起来,达到传输、收集、分配和处理数据目的的通信系统,称为数据通信系统。数据通信系统中只要求信源和信宿中数据的形式是数字的,在信道中传输时则可以根据需要采取模拟传输方式或数字传输方式。从数据传输的角度来看,发送和接收信息的计算机或终端在通信系统中称为数据终端设备(DTE,Data Terminal Equipment),而将信号转换器之类的装置称为数据电路终端设备(DCE,Data Circuit-terminal Equipment)。DCE在通信过程中负责将准备传输的数据(即标准的二进制代码信号)转换为适合信道传输的信号,它可作为DTE和信道的连接点。例如,在远距离传输时,可将二进制脉冲信号通过调制解调器(Modem)调制成音频载波信号后再送到信道上,在接收端,再将收到的音频载波信号通过调制解调器(Modem)解调为原数据的二进制脉冲信号。

在数据通信系统中,除了计算机系统、终端、Modem之外,还有一些用于通信的设备,例如,交换机、集线器、光纤收发器、中继器、适配器、通信处理机等设备。
